REX UMC 2D

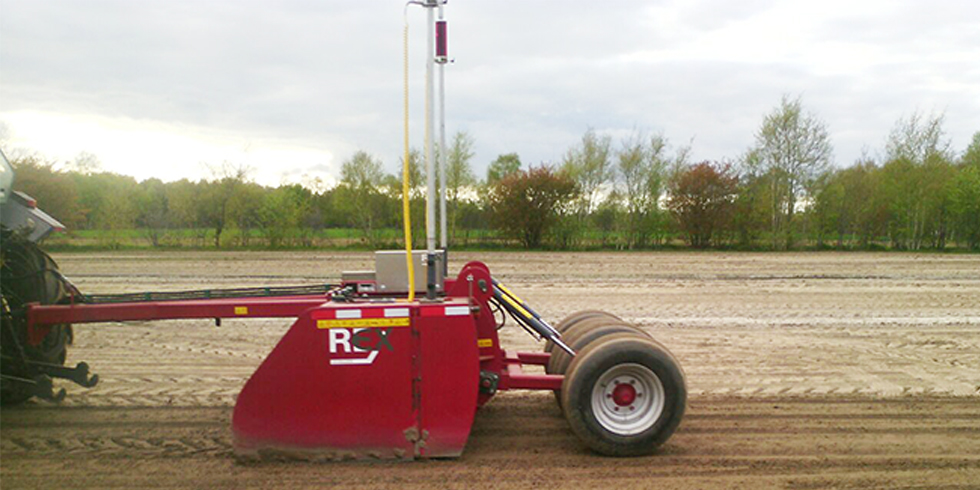

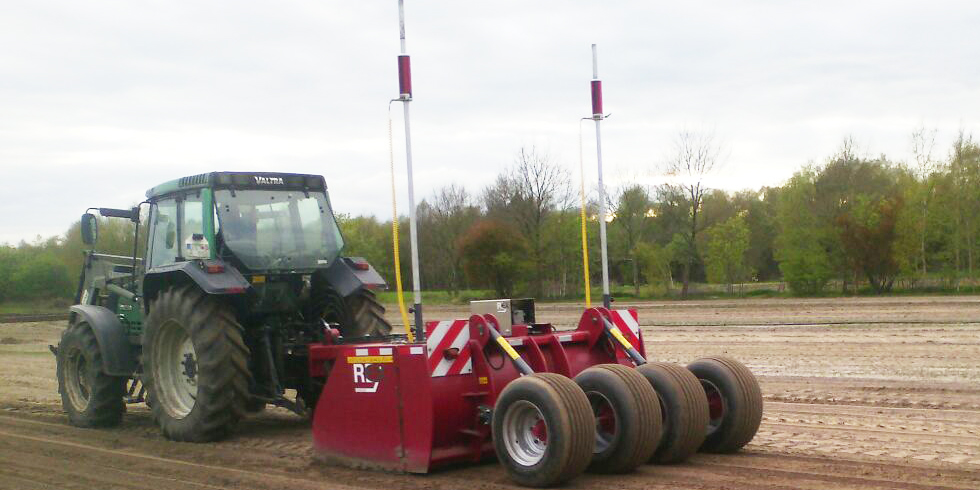

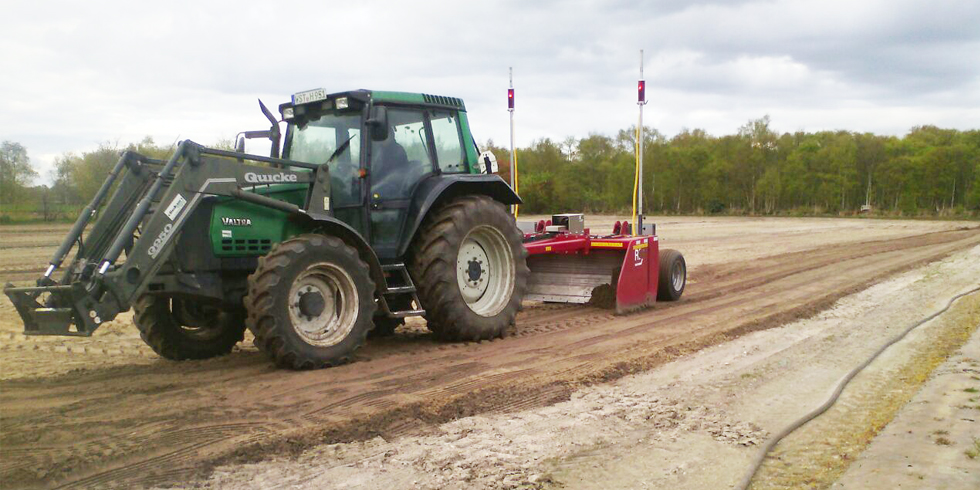

Unser Blade-Kontrollsystem UMC4000 wird an Bau- und Landnivelliermaschinen oder an Maschinenaufbauten eingesetzt, um die Schneide in Erdbewegungs- und Sortieranwendungen automatisch zu steuern. Es könnte auch auf Entwässerungs-, Grabenaushub- oder Fräsmaschinen verwendet werden. Durch den Einsatz von Laserempfängern, Ultraschallwandlern oder Neigungssensoren wird automatisch eine Referenzhöhe auf die Schneide übertragen. Das System ist bereit für die Integration von GNSS- oder TPS-Systemen unter Verwendung eines digitalen Geländemodells als Referenz.

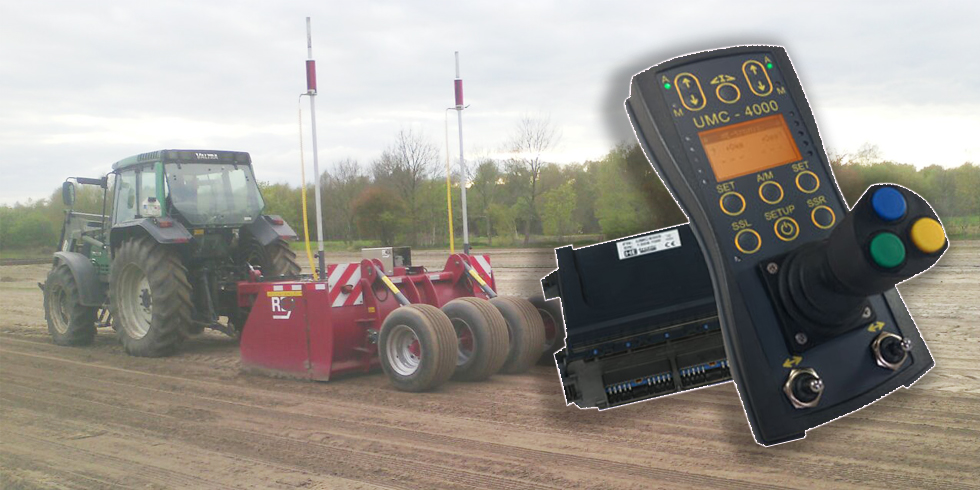

UMC4000 besteht aus einer Steuereinheit und einer Mensch-Maschine-Schnittstelle mit Joystick und programmierbarer Funktionalität. Das System steuert bis zu 8 verschiedene Hydraulikfunktionen, unabhängig davon, ob es sich um EIN / AUS-Magnetventile oder Proportionalventile (PC oder PV) handelt. Somit bietet der UMC4000 eine Höhensteuerung von bis zu drei Zylindern (Haupt-, falls vorhanden, plus rechts und links) und eine automatische Einstellung der beiden hydraulischen Seitentüren des Sägeblattes. Darüber hinaus steuert unsere MMI andere Funktionen wie hydraulische Masten oder das Falten der Schaufel für den Straßentransport als ein Beispiel. Der UMC4000 ist vielseitig in seiner besten Form.

Systemkomponenten:

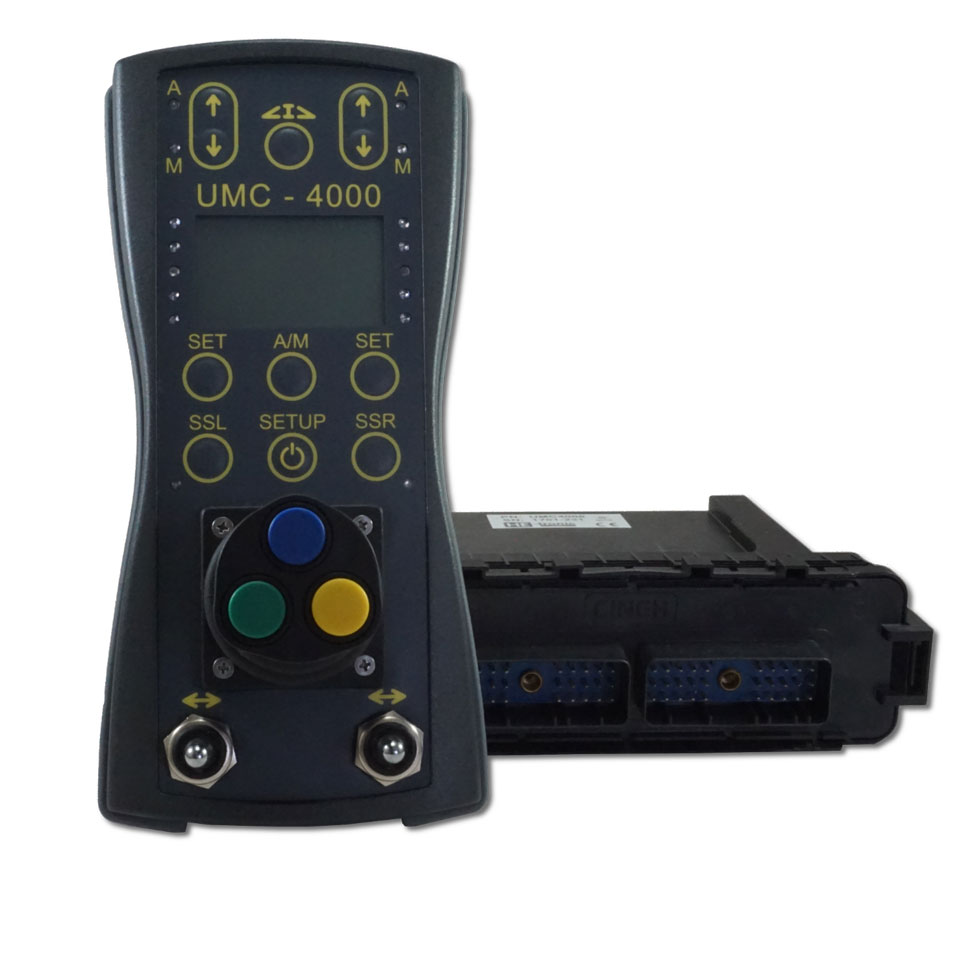

• Bedienfeld (MMI) mit LCD und Joystick mit drei Tasten
• Schaltkasten mit eingebautem dreiachsigen Neigungssensor
  • UMC4001 Einzelsteuerbox, oder
  • UMC4003 Doppelsteuerbox, oder
  • UMC4005 Achtfach Schaltkasten
• Kabel und Installationssatz
  • Ventilkabel
  • Sensorkabel
  • Kabine Y-Kabel für MMI und Stromversorgung
  • Ram-Mount für MMI
• Kompatibel mit den meisten 3D Systemen
• Option: Schutzgehäuse aus Edelstahl für Schaltkasten
• Option: Mechanische, elektrische oder hydraulische Masten für Laserempfänger, GNSS-Antennen oder Tracking-Prismen
• Option: Andere Halterung, p. e. für Ultraschallsensoren
• Option: Schwerer Transportkoffer
• Zubehör: Rotierende Laser, Empfänger, Stative und Nivellierlatten
